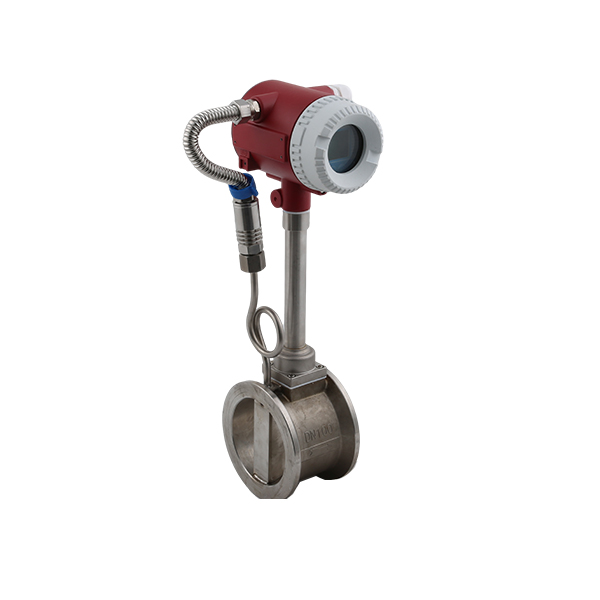

渦街流量計
產品優勢：
-
渦街流量計是基于卡門漩渦效應的流量測量?jī)x表，可用于常規氣體、蒸汽和液體的測量和計量。渦街流量傳感器具有較高的精度和比較寬的量程比，在使用中無可動部件，能夠提高機械穩定性和減少維護量。渦街在測量工況體積時幾乎不受介質溫度、壓力及組分的影響，因此便于儀表的標定生產。渦街流量傳感器已廣泛用于生產生活中。
?適用范圍廣?：渦街流量計可用于測量氣體、液體、蒸汽等多種介質的流量，應用范圍廣泛。
?高精度?：渦街流量計在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響，因此具有較高的測量精度。
?寬測量范圍?：渦街流量計的量程比大，量程范圍廣。
?高可靠性?：由于無可動部件，渦街流量計的使用周期長，可靠性高，適合長期穩定使用。
?壓力損失小?：渦街流量計造成的壓力損失小，運行費用低，更具節能意義。
?智能化設計?：渦街流量計采用先進的電路設計，具有自動補償被測流體密度或標況體積計算的功能，以及數字濾波和修正功能，使流量測量更加精準可靠。
產品介紹
性能 | 參數 |
公稱通徑 | 15,20,25,40,50,65,80,100,125,150,200,250,300,(300~ |
公稱壓力(MPa) | DN15-DN2004.0(>4.0協議供貨), DN250-DN3001.6(>1.6協議供貨) |
介質溫度(℃) | 壓電式：-40～100,-40～250,-40～330;電容式：-40～400,-40~500(協議訂貨) |
本體材質 | 不銹鋼(其它材料協議供貨) |
允許振動加速度 | 壓電式：0.2g 電容式：1.0～2.0g |
精確度 | ±1%R,±1.5%R; 插入式：±2.5%R, |
范圍度 | 1:6～1:25 |
供電電壓 | 傳感器：DC 24V(直流);電池供電型：3.6V電池 |
輸出信號 | 脈沖/4～20mA/RS485 |
壓力損失系數 | 符合JB/T9249標準 Cd≤2.4 |
防爆標志 | EXialICT4 Ga |
本安參數 | Ui=28VDC,Ii=100mA,Pi=0.657W,Ci=0. μF,Li=0mH |
防護等級 | 普通型IP65 潛水型IP68 |
環境條件 | 溫度-20℃~55℃,相對濕度5%～90%,大氣壓力86～106kPa |
適用介質 | 氣體、液體、蒸汽 |
傳輸距離 | 三線制脈沖輸出型：≤300m,兩線制標準電流輸出型(4～20mA)≤1500m;負載電阻≤500Ω; RS485≤1200m. |
